台积电在昨日举办的2026 北美技术论坛上，公布了其直至 2029 年的通用制程技术路线图。本次发布的核心亮点包括：名为 A12 与 A13 的 1.2nm、1.3nm 级制造工艺、对 N2 家族出人意料的延伸版本 N2U，以及截至 2029 年暂无计划在任何工艺节点使用高数值孔径极紫外光刻（High-NA EUV）。而本次技术公告中最值得关注的一点，或许是台积电正式确立了面向新一代工艺节点的多元化开发策略。

台积电业务开发暨全球销售资深副总裁、首席运营官助理张晓强(Kevin Zhang)表示：

“去年我们公布了 A14 工艺，作为第二代纳米片晶体管技术，计划于 2028 年量产。”

“今年我们将推出 A14 的衍生工艺，包括 A13 与 A12，两者均计划 2029 年量产。A13 是 A14 的渐进式增强版，主要通过光学微缩实现，芯片面积可缩减约 6%，同时保持完整的设计规则与电气兼容性，让客户只需极少的重新设计就能受益。”

改写行业游戏规则

过去，台积电营收的绝大部分来自智能手机行业，但近年来 AI 与高性能计算（HPC）的增速已超越手机终端。这一点在公司规划中体现得十分明显：台积电最新路线图明确采用分岔式战略，根据终端市场需求划分先进工艺节点，而非追求 “一刀切” 方案。

据此，台积电将采用全新的工艺发布策略：每年为消费级终端推出一款新工艺，每两年为重型 AI 与 HPC 应用推出一款新工艺。

一方面，N2、N2P、N2U、A14、A13 等工艺面向智能手机与终端设备 —— 在这些领域，成本、能效、IP 复用至关重要，高度的设计兼容性备受欢迎；只要台积电能每年推出新一代节点，小幅性能提升也可被接受。

另一方面，A16、A12 等节点面向 AI 与 HPC 应用，必须提供显著的性能提升以 justify 技术切换成本，成本则相对次要。这些节点将集成超级电源轨（SPR）背面供电架构，以解决 AI 数据中心与 HPC 负载的供电完整性与电流传输限制，并带来实打实的性能、功耗与晶体管密度提升 —— 尽管发布节奏为两年一代。

A13 与 N2U：面向消费终端的全新节点

去年台积电推出 A14 工艺，将采用第二代环绕栅极（GAA）纳米片晶体管，借助 NanoFlex Pro 技术提供更强设计灵活性，预计 2028 年成为台积电面向高端手机与终端设备的旗舰工艺。今年，台积电宣布推出基于 A14 的 A13。

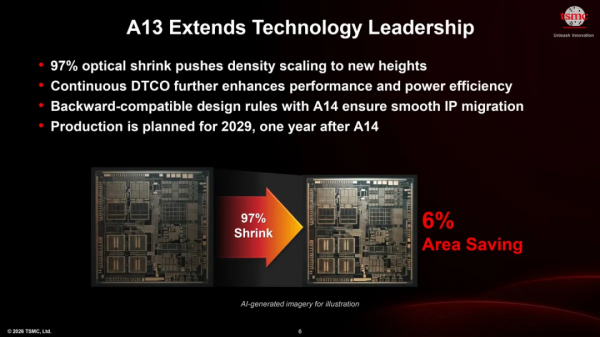

台积电 A13 是 A14 的光学微缩版，旨在以最小改动进一步提升效率。A13 将线性尺寸缩小约 3%（至约 97% 比例），晶体管密度提升约 6%，同时与 A14 保持完全兼容的设计规则与电气特性。从多个角度看，A13 延续了台积电长期以来的光学微缩传统（如 N12、N6、N4、N3P），只是此前这类工艺通常能带来更显著的收益。该方案让台积电客户可几乎无需重新设计就能复用现有 IP，只是性能提升相对有限。

A14 将实现全节点级的功耗、性能与密度升级，但芯片与 IP 设计者必须采用全新工具、IP 与设计方法才能释放其潜力。相比之下，A13 通过设计技术协同优化（DTCO）实现渐进式提升，且无需更改任何设计即可获得收益。A13 预计 2029 年投产。

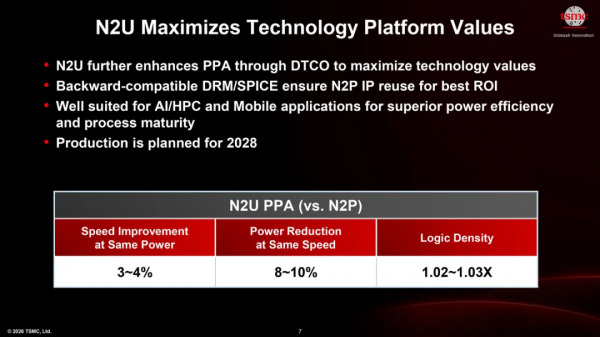

除 2028 年推出全新 A14 节点外，台积电还计划通过 N2U 为客户提供低成本升级 N2 架构设计的途径。N2U 是 N2 平台的第三年延伸版本，通过 DTCO 实现：同功耗下性能提升约 3%–4%，同频率下功耗降低约 8%–10%，逻辑密度小幅提升 2%–3%。该节点将保持与 N2P IP 兼容，使客户（尤其是消费电子领域）无需切换至全新工艺即可开发新产品，避免巨额成本投入。例如，某企业若计划 2027 年基于 N2P 高端芯片 IP 开发中端产品，可在 2028 年直接使用 N2U 实现。

张晓强称：“我们将通过 N2U 持续扩展 2nm 平台，借助设计技术协同优化进一步提升性能、功耗与密度。我们的战略是在每个节点推出后持续迭代优化，让客户最大化设计投资回报，同时获得渐进式的 PPA（性能、功耗、面积）收益。”

A16、A12 与 N2X：不计成本追求极致性能

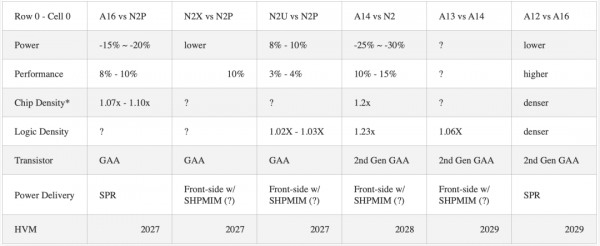

尽管台积电 N2 将同时面向消费终端与数据中心应用，公司也正在研发搭载超级电源轨背面供电架构的 A16 工艺，专为高性能数据中心场景定制。简单来说，A16 就是带 SPR 的 N2P，基于第一代 GAA 纳米片晶体管，相比 N2、N2P 提供显著的功耗、性能与密度优势，当然成本也更高。

值得注意的是，台积电目前将 A16 列为 2027 年量产工艺，较此前 2026 年的时间表有所推迟。

张晓强表示：“A16 将在 2026 年准备就绪，但实际产品上量取决于客户，我们预计 2027 年进入大规模量产。这也是我们将其时间线对齐至 2027 年的原因。”

有趣的是，A16 的推出并不会取代 N2X—— 后者是 N2P 的性能增强版，采用传统正面供电，将 N2 系列设计频率推至极限。

A16 之后将由 A12 接棒，后者计划 2029 年问世，预计将为台积电数据中心级节点带来全节点级代差优势。尽管台积电未披露具体数据，A12 相对于 A16 的提升幅度，可对标 A14 相对于 N2 的水平，因其将采用第二代 GAA 纳米片晶体管与 NanoFlex Pro 技术。

张晓强称：“A16 是我们第一代搭载超级电源轨（背面供电）的技术。A12 则是下一代…… 将同步微缩正面与背面结构，实现整体密度收益。”

台积电计划 2029 年推出的 A13、A12 工艺有一个值得关注的共同点：均无需高 NA EUV 光刻设备。这与英特尔形成鲜明对比 —— 英特尔 14A 及后续节点计划于 2027–2028 年开始使用高 NA EUV 光刻机。

张晓强表示：“我必须说，我对我们的研发团队感到惊叹。他们持续找到不依赖高 NA EUV 就能实现工艺微缩的方法。或许未来某一天我们不得不使用它，但就目前而言，我们仍能从现有 EUV 中挖掘收益，不必转向高 NA EUV—— 毕竟它极其昂贵。”
