4月4日消息，近眼显示对分辨率的要求，与日常使用的手机和显示器完全不同。

人眼在正常观看距离下能分辨的像素密度约为300到440 PPI，但AR/VR显示系统的情况更为复杂，屏幕紧贴眼前，又通过光学透镜放大观看，实际观看距离极近，对像素密度的要求远超普通屏幕。业界普遍认为，视网膜级AR/VR显示需要超过10,000 PPI。

目前消费级VR设备的分辨率大约在1200 PPI左右，与目标之间存在一个数量级的差距。这个差距背后，不只是工艺精度的挑战，更涉及制造与物理机制的双重瓶颈。

近日，福州大学李福山团队近期在Nature发表论文，从纳米制造工艺、器件物理机制、系统集成三个维度给出了系统性解决方案。

超高分辨率显示的第一个障碍是像素图案的精密构建。

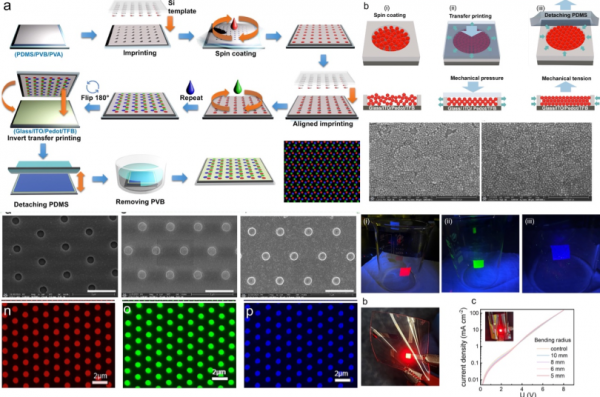

福州大学团队提出了NP-TP（Nanoimprint-Transfer Printing，纳米压印—整体倒置转印）技术，核心是用可重复使用的硬质硅模板，在亚微米尺度上完成量子点像素阵列的复制与转移，图案精度稳定在9072到25400 PPI范围内。

与传统的软印章工艺相比，硬质模板不存在形变问题，这是实现高稳定性的关键。

工艺中还有一项重要创新，那就是双作用力动力学策略。压印过程中，垂直压缩力与横向收缩力协同作用，推动量子点在微孔中致密重排，实现无空隙填充，显著提升发光均匀性。

此外，整体倒置转印配合牺牲层保护设计，消除了多色图案化过程中的残留污染与RGB串扰问题。全彩像素阵列做到了高纯度、高一致性。

值得注意的是，这套工艺对柔性基底和钙钛矿量子点等敏感材料同样兼容，说明它的通用性不只是针对某一类材料体系。

工艺突破之外，团队进一步追问，像素缩小到亚微米尺度后，器件效率为什么会下降？

团队系统研究发现：亚微米限域结构中，电场分布存在显著的不均匀性，像素边缘出现明显的电场集中效应。这个局部过强的电场引发了连锁反应：电流在边缘区域过度拥挤，非辐射复合增强，局部热量积累，最终导致器件效率和寿命同步下降。

团队在电荷阻挡层引入TiO₂纳米颗粒，调控介电常数，使其与发光层实现介电匹配，从而实现电场均匀化分布。实验验证建立了完整的因果链条，介电匹配→电场均匀化→性能提升。

效果方面，红光QLED在12700 PPI下实现EQE 26.1%，寿命65190小时。绿光和蓝光效率分别提升了124%和119%。

在工艺与机制打通之后，团队将方案推向系统层面。

RGB像素化白光器件EQE达到10.1%，刷新了目前公开报道的纪录。更进一步，这套器件与CMOS驱动电路实现了集成，可以对每一个纳米像素进行独立控制。这是实际显示芯片应用的基础，相当于给每个像素都配备了独立的控制电路。

原型验证了动态显示能力，表明这套技术路线在向产品化演进时不存在根本性障碍。

这项工作的特别之处在于，从纳米制造工艺，到器件物理机制，再到系统级验证，这条链路被打通了。后续更需要关注的，是这套方案在量产工艺中的可扩展性，以及与现有显示产业线的兼容性。
